Soldador - CA.WIKI

Un soldador és una eina manual que s’utilitza per soldar . Subministra calor per fondre l'estany manera que pugui fluir en la unió entre dues peces.


soldador elèctric
Un soldador de gas
Bobina de soldadura. 1,6 mm.

Un soldador està compost per una punta metàl·lica escalfada i un mànec aïllat. La calefacció s’aconsegueix sovint elèctricament passant un corrent elèctric (subministrat a través d’un cable elèctric de la xarxa o d'una bateria) per una resistència de calefacció. Els soldadors portàtils es poden escalfar mitjançant la combustió del gas emmagatzemat en un tanc petit, sovint utilitzant un escalfador catalític en lloc d’una flama. Els soldadors més senzills, poc utilitzats avui en dia, que en el passat eren simplement una peça de coure grossa amb un mànec, escalfada amb la flama d'un soplet de gas

La soldadura es fon a aproximadament 185° C (365 ° F). Els soldadors estan dissenyats per assolir un rang de temperatura de 200° a 480° C (392° a 896° F).

Els soldadors s’utilitzen normalment per a la instal·lació, reparacions i treballs de producció limitats en el muntatge d’electrònica. Les línies de producció d’alt volum utilitzen altres mètodes de soldadura. [1] Es poden utilitzar soldadors grans per soldar juntes d'objectes de xapa. Els usos menys habituals inclouen la pirografia (cremar dissenys a la fusta) i la soldadura de plàstic .


Història

El 1894, la American Electrical Heater Company va començar a fabricar soldadors elèctrics a gran escala a Detroit. Van començar a produir-los poc després que American Beauty llancés la seva línia de soldadors.

El 1921, una empresa alemanya fundada per Ernst Sachs va desenvolupar un soldador elèctric similar al soldador de l'American Electrical Heater Company. [2]

Tipus


soldador en ús

soldadorsenzill

Per al treball elèctric i electrònic, s’utilitza un soldador de baixa potència, amb una potència nominal de 15 a 35 watts Hi ha classificacions més altes disponibles, però no funcionen a temperatures més altes; en canvi, cal més calor per fer connexions soldades a coses amb gran capacitat tèrmica , per exemple, un xassís metàl·lic o per soldar coses al chassis 75 a 90 watts (o més segons els casos). [3] Alguns soldadors estan controlats per temperatura, funcionant a una temperatura fixa de la mateixa manera que una estació de soldadura, amb una major potència disponible per a juntes amb gran capacitat tèrmica. Els soldadors simples funcionen a una temperatura incontrolada determinada per l’equilibri tèrmic ; i al escalfar alguna cosa amb molta massa, la seva temperatura baixa.

soldador portàtils

Es poden utilitzar soldadors petits escalfats per una bateria o per combustió d’un gas com el butà en un petit dipòsit autònom quan no hi ha electricitat o es requereix un funcionament sense fil. La temperatura de funcionament d’aquests soldadors no es regula directament; els planxes de gas poden canviar la potència ajustant el flux de gas. Els soldadors de gas poden tenir puntes intercanviables que inclouen puntes de soldadura de diferents mides, ganivet calent per tallar plàstics, bufador en miniatura amb flama calenta i bufador d’aire calent petit per a aplicacions com ara tubs termoretràctils encongits .

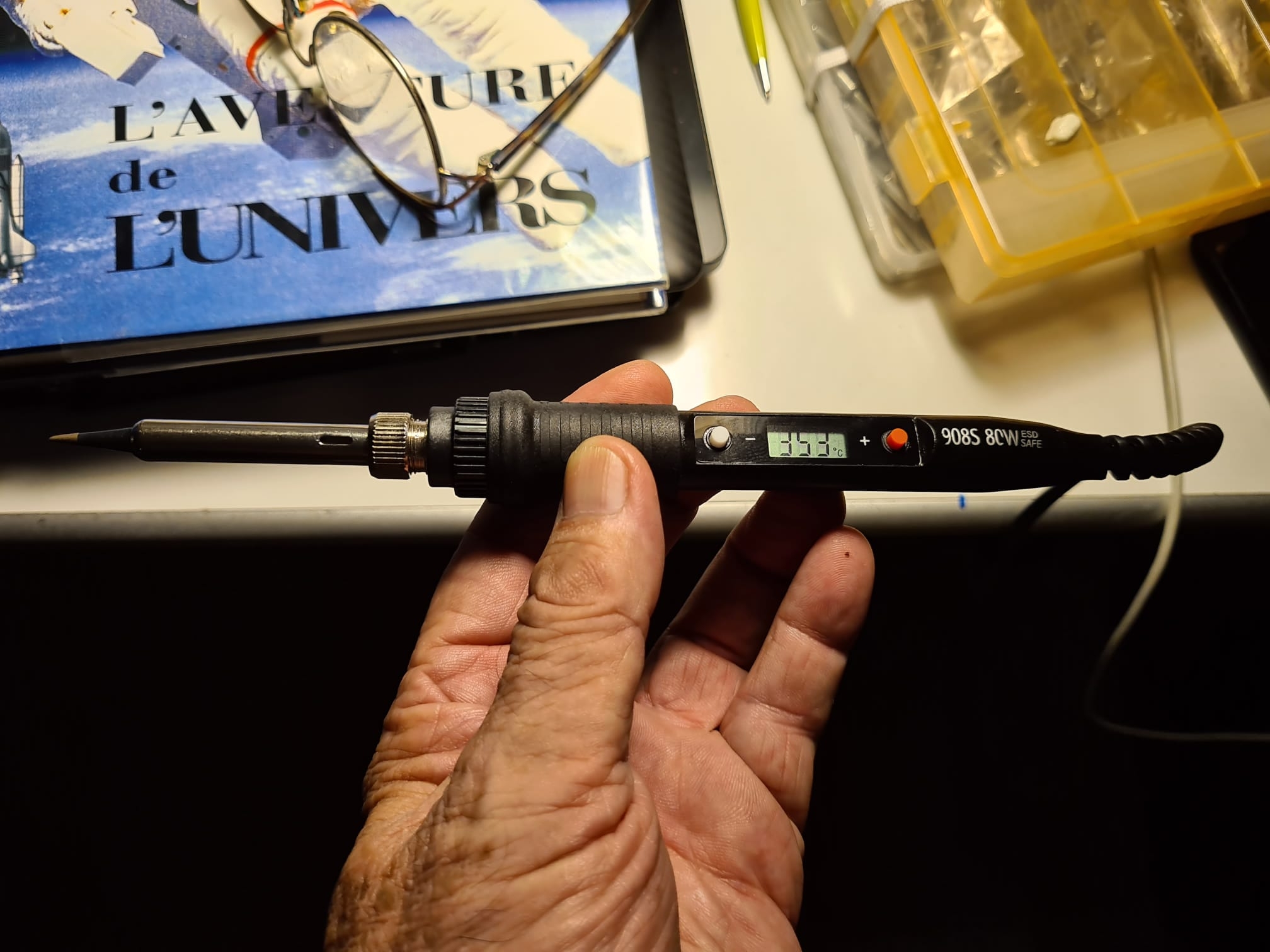

soldador de temperatura controlada

Els soldadors senzills assoleixen una temperatura determinada per l’equilibri tèrmic, depenent de la potència aportada i del refredament de l’entorn i dels materials amb els quals entra en contacte. La temperatura del soldador baixarà en contacte amb una gran massa metàl·lica, com ara un xassís; una soldador petita perdrà massa temperatura per soldar una connexió gran. Els soldadors més avançats per utilitzar en electrònica tenen un mecanisme amb un sensor de temperatura i un mètode de control de temperatura per mantenir constant la temperatura de la punta; hi ha més energia disponible si la connexió és gran. Els soldadors controlats per temperatura poden ser autònoms o poden contenir un capçal amb element de calefacció i punta, controlat per una base anomenada estació de soldadura, amb circuit de control i ajust de temperatura i, de vegades, pantalla.

S'utilitzen diversos mitjans per controlar la temperatura. El més senzill és un control de potència variable, com un atenuador de llum , que canvia la temperatura d’equilibri del soldadorsense mesurar ni regular automàticament la temperatura. Un altre tipus de sistema utilitza un termòstat, normalment a la punta de la planxa, que encén i apaga automàticament l’element. Es pot utilitzar un sensor tèrmic com un termoparell juntament amb circuits per controlar la temperatura de la punta i ajustar la potència subministrada a l'element calefactor per mantenir la temperatura desitjada. [3] [4] En alguns models, el firmware per als circuits de control és un programari lliure que l'usuari final pot modificar. [5] [6] [7]

Estació de

Un altre enfocament és utilitzar puntes de soldadura magnetitzades que perden les seves propietats magnètiques a una temperatura específica, el punt Curie . Mentre la punta sigui magnètica, tanca un interruptor per subministrar energia a l'element calefactor. Quan supera la temperatura de disseny obre els contactes, refredant-se fins que la temperatura baixa lo suficient per restablir la magnetització. Els soldadors de punt Curie més complexos fan circular un corrent altern d’alta freqüència per la punta, utilitzant la física magnètica per dirigir l’escalfament només allà on la superfície de la punta cau per sota del punt Curie. [8]

Estació de soldadura

Estació de soldadura controlada per temperatura

Una estació de soldadura sol tenir un control de temperatura i consisteix en una font d’alimentació elèctrica, circuits de control que permeten ajustar la temperatura i la visualització de l’usuari i un soldador o capçal de soldadura amb un sensor de temperatura dins la punta. Normalment, l'estació tindrà un suport per a la soldador calenta quan no s'utilitzi i una esponja mullada per netejar-la. S’utilitza més habitualment per soldar components electrònics. Es poden combinar altres funcions; per exemple, una estació de reelaboració , principalment per a components de muntatge superficial, pot tenir una pistola d'aire calent , una eina de captació al buit i un cap de soldadura; una estació de desoldat tindrà un cap de desoldadura amb bomba de buit per desoldar components del forat passant i un cap de soldador .

Pinces de soldar

Pinces de soldar en ús

Per soldar i dessoldar petits components de muntatge superficial amb dos terminals, com ara alguns enllaços, resistències, condensadors i díodes, es poden utilitzar pinces de soldar; poden ser autònoms o controlats des d'una estació de soldadura. Les pinces tenen dues puntes escalfades muntades en braços, la separació dels quals es pot variar manualment estrenyent suaument contra la força del ressort, com les pinces simples ; les puntes s’apliquen als dos extrems del component. El propòsit principal de les pinces de soldar és fondre la soldadura al lloc correcte; els components solen desplaçar-se mitjançant pinces simples o recollida al buit.

Ganivet calent

Un ganivet calent és una forma de soldar equipada amb una fulla de doble tall que es troba sobre un element de calefacció. Aquestes eines poden assolir temperatures de fins a 1.000 graus Fahrenheit (538 graus centígrads), cosa que permet tallar materials de tela i escuma sense preocupar-se de desgastar-se ni rebentar. Els ganivets calents es poden utilitzar en aplicacions d’automoció, marines i catifes, així com en altres usos industrials i personals. [9]

Suports

Suport per soldar

Un suport per a soldar manté el soldador allunyat de materials inflamables i, sovint, també inclou una esponja de cel·lulosa i un test de flux per netejar la punta. Alguns ferradors per a ús continu i professional vénen a formar part d’una estació de soldadura, que permet ajustar la temperatura exacta de la punta, mantenir-la constant i, de vegades, mostrar-la.

Consells

Triar un consell de soldadura a Viquillibres

Punta xapada usada amb restes de flux de soldadura

La majoria de soldadors per a electrònica tenen puntes intercanviables, també conegudes com a bits , que varien en mida i forma per als diferents tipus de treball. [10] [11] [3] Les formes habituals de punta són: bisell (també conegut com " peülla ", especialment si presenta concavitat [12] ), [13] [14] cisell , [13] [14] i cònic . [13] [14]

Les puntes piramidals amb una cara plana triangular i les puntes de cisell amb una cara plana ampla són útils per soldar xapes . Les puntes fines de cisell cònic o cònic s’utilitzen normalment per treballar en electrònica. Les puntes poden ser rectes o poden tenir un revolt. Hi ha disponibles puntes còncaves o de moure amb una cara de cisell amb un pou còncau a la cara plana per contenir una petita quantitat de soldadura. [15] [16] La selecció de consells depèn del tipus de treball i l'accés a l'articulació; la soldadura de circuits integrats de muntatge superficial de 0,5 mm de pas, per exemple, és bastant diferent de soldar una connexió de forat passant a una àrea gran. Es diu que un pou de punta còncava ajuda a prevenir el pont dels cables molt espaiats; es recomanen diferents formes per corregir el pont que s'ha produït. [17]A causa de les restriccions de patents, no tots els fabricants ofereixen consells còncaus a tot arreu; en particular, hi ha restriccions als EUA. [17]

Els soldadors més antics i molt econòmics solen utilitzar una punta de coure nua, que es forma amb una llima o paper de vidre. Això es dissol gradualment en la soldadura, sofrint picades i erosió de la forma. Les puntes de coure de vegades s'arxiven quan es gasten. soldador xapat consells de coure s'han tornat cada vegada més popular des de la dècada de 1980. Com que el soldador no es dissol fàcilment per soldadura fosa, la punta xapada és més duradora que una de coure nu, tot i que finalment es desgastarà i caldrà substituir-la. Això és especialment important quan es treballa a les temperatures més altes necessàries per a les soldadures modernes sense plom. Les puntes de soldador i acer massís poques vegades s'utilitzen perquè emmagatzemen menys calor, la condueixen de manera deficient i l'oxidació pot trencar l'element calefactor.

Les puntes banyades amb soldador poden presentar una capa de níquel entre el nucli de coure i la superfície del soldador . [10] Es pot utilitzar un revestiment exterior de níquel-crom més enrere de la punta, ja que la soldadura no s’adhereix bé a aquest material: evita la soldadura que humita les parts de la punta on seria indesitjable. [10]

Alguns consells tenen un escalfador i un sensor de temperatura basat en termopar incorporat per facilitar un control de temperatura més precís (TS100 i T12, per exemple).

Neteja

Quan la punta del soldadors’oxida i s’hi acumula flux cremat, la soldadura ja no mulla la punta, cosa que impedeix la transferència de calor i dificulta o impossibilita la soldadura; els consells s’han de netejar periòdicament durant l’ús. Aquests problemes es produeixen amb tot tipus de soldadures, però són molt més greus amb les soldadures sense plom que s'han generalitzat en el treball de l'electrònica, que requereixen temperatures més altes que les soldadures que contenen plom. El revestiment de soldador exposat s’oxida; si es manté la punta enllaunada amb soldadura fosa, s’inhibeix l’oxidació. Es conserva una punta neta i no oxidada aplicant una mica de soldadura i flux.

Es pot utilitzar una esponja petita mullada, sovint subministrada amb equip de soldadura, per netejar la punta. Per soldar sense plom es pot utilitzar una neteja una mica més agressiva, amb encenalls de llautó. El flux de soldadura ajudarà a eliminar l’òxid; com més actiu sigui el flux millor serà la neteja, tot i que el flux àcid que s’utilitza a les plaques de circuits que no es neteja acuradament provocarà corrosió. Un consell que es neteja però no es retina és susceptible a l’oxidació.

Les puntes de soldadura estan fetes d’un nucli de coure recobert de soldador . El coure s’utilitza per a la transferència de calor i el revestiment de soldadors’utilitza per a la durabilitat. El coure es corroeix molt fàcilment i es consumeix la punta, sobretot en treballs sense plom; el soldador no ho és. Les puntes de neteja requereixen eliminar l’òxid sense danyar el revestiment de soldador i exposar el coure a una corrosió ràpida. L'ús de soldadures que ja contenen una petita quantitat de coure pot frenar la corrosió de les puntes de coure.

En els casos d’oxidació severa que no s’eliminin per mètodes més suaus, es pot utilitzar l’abrasió amb una cosa prou dura per eliminar l’òxid, però que no sigui tan dura com per ratllar el revestiment de soldador . Es pot utilitzar amb cura un fregall de filsoldador de llautó, un raspall o una roda sobre un molinet de banc. Es pot utilitzar paper de vidre i altres eines, però és probable que danyin el revestiment.

Descàrrega electrostàtica

No tots els soldadors són aptes per a l’ESD.

Tot i que els models d'alimentació de la xarxa d'alguns fabricants es construeixen amb l'eix de l'element (i, per tant, la punta) connectat elèctricament a terra mitjançant el cable de xarxa del soldador , [18] les puntes d'altres models poden flotar a tensions arbitràries tret que s'utilitzi un cable de terra addicional. [5]

Vegeu també

Referències

  1. ↑ Bralla, James G. Manual de processos de fabricació - Com es fabriquen productes, components i materials Premsa industrial, 2007 pàgina 297
  2. ^ "Història 101 - El soldador modern" . 29 de novembre de 2018.
  3. ^ a b c Winstanley, Alan, The Basic Soldering Guide , arxivatde l'original el 18/01/2010 , recuperat el 14/04/2010 .
  4. ^ "Què és el soldador TS100?" .
  5. ^ a b "Ressenya: soldador TS100" . 24 de juliol de 2017.
  6. ^ "Tetris sobre un soldador " . 7 de juliol de 2017.
  7. ^ "Reprodueix la versió més petita de" Tetris "en un soldador ". 7 de juliol de 2017.
  8. ^ "Thermaltronics Soldering: Products> TMT-9000S Soldering and Rework Station" . Thermaltronics.com . Consultat el 27 d'agost de 2018 .
  9. ^ "Què és un ganivet calent? - MM Newman Corporate" . MM Newman Corporation . Recuperat el 14/01/2016 .
  10. ^ a b c "Consells de soldadura" (PDF) . Usuari www.sfsu.edu . Consultat el 27 d'agost de 2018 .
  11. ^ "Còpia arxivada" . Arxivat de l'original el 26/05/2015 . Recuperat el 01/12/2018 .
  12. ^ "Usos de diferents puntes de soldadura" . Instructables.com . Consultat el 27 d'agost de 2018 .
  13. ^ a b c "Comprendre els diferents consells sobre el soldador de soldar: marca:" . Makezine.com . Consultat el 27 d'agost de2018 .
  14. ^ a b c "Com soldar: soldadura a través del forat" . Learn.sparkfun.com . Consultat el 27 d'agost de 2018 .
  15. ^ "Consells de Hakko FX-888: pàgina 1" . Eevblog.com . Consultat el 27 d'agost de 2018 .
  16. ^ "Tipus de soldadura sèrie 832" . Ersa.com . Consultat el 27 d'agost de 2018 .
  17. ^ a b "HAKKO: seleccioneu la forma del consell: soldeu amb arrossegament" . Hakko.com . Consultat el 27 d'agost de 2018.
  18. ^ "Preguntes freqüents" . Antex (electrònica) limitada . Recuperat el 28-08-2018 . [És adequat provar rutinàriament els soldadors i estacions alimentats a la xarxa ... Els valors de guia per a la configuració del comprovador [inclouen:] Earth Bond Test ... resultat aprovat: <0,1 ohm ... Una lectura superior (és a dir, fins a 0,5 ohm) ) encara es pot considerar segur ja que la connexió a terra des de l’endoll a l’eix de l’element està soldada o soldada a tot arreu ...
