IEC 60309 (anteriorment IEC 309 i CEE 17, també publicat per CENELEC com EN 60309) és una sèrie d'estàndards internacionals de la Comissió Electrotècnica Internacional (IEC) per a "endolls, endolls i acobladors amb finalitats industrials". La tensió màxima permesa per l'estàndard és  de 1000 V DC o AC; el corrent màxim,  800 A; i la freqüència màxima,  500 Hz. El rang de temperatura ambient és de -25 °C a 40 °C. ^[1]

Hi ha una gamma d'endolls i endolls de diferents mides amb diferents nombres de pins, depenent del corrent subministrat i del nombre de fases acomodades. Els accessoris són populars en condicions a l'aire lliure, ja que inclouen proves meteorològiques IP44. També s'utilitzen de vegades en situacions en què les seves capacitats especials (com ara una alta qualificació actual o instal·lacions trifàsics) no són necessàries, per descoratjar els usuaris potencials de connectar electrodomèstics als endolls, ja que els endolls domèstics "normals" no encaixaran.

Els connectors i endolls de cable estan teclejats i codificats per colors, segons el rang de tensió i la freqüència utilitzats; Els colors comuns per a la potència de ca de 50-60 Hz són el groc per a 100-130 volts, el blau per a 200-250 volts, i el vermell per a 380-480 volts. Els accessoris blaus s'utilitzen sovint per proporcionar endolls exteriors a prova de clima per a aparells d'exterior. En situacions d'acampada, els grans accessoris blaus 32 A proporcionen energia a les caravanes estàtiques, mentre que la versió blava 16 A més petita potencia les caravanes i tendes de campanya. Els accessoris grocs s'utilitzen per proporcionar subministraments aïllats de 110 V per als llocs de construcció del Regne Unit per reduir el risc de descàrrega elèctrica, i aquest ús es vessa en usos d'eines elèctriques fora de l'entorn del lloc de construcció. Les versions trifàsices vermelles s'utilitzen per a equips portàtils trifàsics.

Normalització

IEC 60309-1

"Endolls, endolls i acobladors amb finalitats industrials" especifica els requisits generals de funcionament i seguretat. ^[2]

IEC 60309-2

"Requisits d'intercanviabilitat dimensionals per a accessoris de pin i tub de contacte" s'aplica a endolls i endolls, acobladors de cable i acobladors d'aparells amb agulles i tubs de contacte de configuracions estandarditzades.

IEC 60309-3

"Requisits particulars per a endolls, endolls, connectors i cales d'electrodomèstics per al seu ús en atmosferes explosives de gas" (aquesta norma es va retirar el 1998).

IEC 60309-4

"Endolls i connectors commutats amb o sense entrellaçat" s'aplica a productes autònoms que es combinen dins d'un sol recinte, un endoll o connector segons IEC 60309-1 o IEC 60309-2 i un dispositiu de commutació, amb una tensió de funcionament nominal que no supera els 1000 VDC o VAC i 500 Hz, i un corrent nominal que no supera els 800 A.

IEC 60309-5

"Requisits dimensionals de compatibilitat i intercanviabilitat per a endolls, endolls, connectors de vaixells i entrades de vaixells per a sistemes de connexió costanera de baixa tensió (LVSC)" s'aplica a un únic tipus de connector, presa de corrent, connector de vaixell i entrada de vaixells, destinats a connectar vaixells a sistemes de subministrament costaner dedicats descrits a IEC / IEEE 80005-3.

La normalització va ser realitzada originalment per la CEE (Commission internationale de réglementation en vue de l'approbation de l'équipement électrique), que es va convertir en IECEE el 1985 (Comissió Internacional sobre les Normes per a l'Aprovació d'Equips Elèctrics) i ara forma part de l'IEC. (Aquest és el mateix organisme que va produir la sèrie "CEE 7" d'endolls de CA domèstics.) Els endolls industrials es van estandarditzar en la dècada de 1960 en la sèrie CEE 17 que es va adoptar al Regne Unit com BS 4343, i que ara són la norma IEC 60309. ^[3]

Classificacions actuals preferides i indicadors de filferro

L'estàndard inclou qualificacions actuals preferides i indicadors de filferro tant per a aplicacions internacionals (considerades Sèrie I) com nord-americanes (considerades Sèrie II).

Les qualificacions actuals preferides de la sèrie I (en Amps) són: 16, 32, 63, 125, 250, 400, 630 i 800, amb indicadors de filferro especificats com mm².

Les qualificacions actuals preferides de la sèrie II (en Amps) són: 20, 30, 60, 100, 200, 300, 350, 500 i 600, amb indicadors de filferro especificats com AWG i mil circular.

Protecció del medi ambient

Els connectors IEC 60309-2 vénen en variants IP44 (a prova d'esquitxades), IP67 (impermeable) i IP66 / IP67 (a prova de raigs / impermeable). En tots els casos, la qualificació s'aplica quan es separa o s'aparella, però no durant el procés d'aparellament.

La variant IP44 més comuna presenta una tapa frontissa carregada de molla sobre el sòcol. Quan s'insereix un endoll, la tapa s'enganxa sobre un lug a l'endoll i el conserva al seu lloc. Els connectors fixos solen instal·lar-se en angle cap avall per evitar que l'aigua entri.

Les variants IP67 i IP66/IP67 inclouen una junta i un anell de bloqueig de gir que segella els dos connectors junts.

Dimensions

Els endolls tenen agulles cilíndriques de connector disposades en un cercle, amb el passador de terra 2 mm més gran que els altres. Està envoltat per un sudari circular en el connector masculí, que encaixa en un recés coincident en el connector femella.

L'estàndard defineix connectors amb 3, 4 i 5 pins, però una variant no estàndard amb 7 pins (6 en un cercle més un al centre) està disponible comercialment; ^[4] això es pot utilitzar per a l'arrencada del delta estel·lar de motors trifàsics.

Dimensions nominals d'alguns endolls d'exemple

Valoració del connector (A)	16			32		63	125
Pins	2+E	3+E	4+E	2+E, 3+E	4+E	Tot	Tot
Diàmetre del pin L / N (mm)	5			6		8	10
Longitud del pin L/N (mm)	37			45		67	71
Diàmetre del passador de la terra	7			8		10	12
Longitud del pin de la terra (mm)	37			45		67	71
Diàmetre del cercle del pin (mm)	17.5	21.5	26.5	25.0	30.3	36.5	42.5

Contacte pilot

Els connectors de 63 A i 125 A poden estar equipats opcionalment amb un contacte pilot de 6 mm. Aquest passador més petit al centre del connector és més curt que els altres, dissenyat per "fer" després de tots els altres passadors quan es connecta un endoll i un endoll, i per "trencar" primer en desconnectar. S'utilitza per apagar la càrrega. Això és útil, ja que la desconnexió sota càrrega causarà arcs que poden causar danys tant a l'endoll com al sòcol, i lesions de risc per a l'usuari.

El pin pilot es troba al centre del cercle de contacte principal en connectors de 4 i 5 pins. En connectors de 3 pins (2P+E), es troba al cercle de contacte oposat al pin del terra. Els altres connectors es troben a 105° a banda i banda del passador de la terra, en lloc de 120° com en les variants més petites, per deixar espai per al pin pilot.

Variant de tensió extra baixa

L'estàndard especifica un disseny addicional i diferent per a voltatges extra-baixos fins a 50 VAC i corrents de 16 o 32 A. Això s'assembla, però és més gran que, al connector DC IEC 60906. Tres passadors de 6 mm de 20,5 mm de llarg estan igualment espaiats al voltant d'un cercle de 15,4 mm de diàmetre. Estan envoltats per un sudari de 23 mm de llarg amb un diàmetre interior de 36 mm i un diàmetre exterior de 42 mm.

El teclejament es realitza mitjançant una o dues tecles a l'interior del sòcol, que s'adapten a les ranures proporcionades a l'exterior del sudari de l'endoll. La clau principal és de 4 mm de profunditat, i hi ha un pla corresponent que sobresurt a l'interior del sudari per acomodar-lo. L'amplada de la clau principal defineix la qualificació actual: els endolls 32 A tenen una ranura de 5 mm d'ample, mentre que els endolls 16 A tenen una ranura de 8 mm i, per tant, s'adapten a endolls de 32 A, però no a l'inrevés.

En lloc d'un passador de terra distingit, una clau menor opcional és un solc addicional de 5 mm d'ample tallat a través del sudari. El passador oposat a la clau principal també és opcional i es pot ometre per fer una variant de 2 pins.

Codi de color

El color de l'habitatge indica el tipus d'energia disponible. La distinció principal és per voltatge de funcionament nominal, de la següent manera:

rang de tensió	20-25 V	40-50 V	>50 V 0 Hz	100-130 V	200-250 V	125/250 V	277 V	300-480 V	500-1000 V	>50 V 100-500 Hz	28 V
color comú	violeta	blanc	blanc	groc	blau	taronja	gris	vermell	negre	verd	-
aplicació comuna	24 V ac/DC monofàsic[5][referència circular] potència	potència monofàsica AC/DC[5]	Potència de corrent continu	125 V potència de CA monofàsica / dividida	250 V potència de CA monofàsica / dividida	125/250 V Sèrie II qualificacions actuals	Potència de CA monofàsica 277 V Sèrie II	Potència de CA 400 V 3 fases	500 V en vaixells marins	Potència de l'avió de 115 V 400 Hz[6]	28 potència de l'avió VDC

Teclejant

A més del codi de color, els connectors estan clau en una de les 12 posicions per assegurar-se que els voltatges d'utilització incompatibles no es poden connectar. Diferents combinacions de voltatge i freqüència es distingeixen per la ubicació del pin de terra (o una projecció de plàstic anomenada la clau menor, per a connectors sense pin de terra), com es mostra a la taula següent. El pin de la terra pot estar en un dels dotze llocs, descrits per les posicions del rellotge d'1h a 12h, espaiades a intervals de 30° al voltant del cercle sobre el qual es troben tots els passadors. Les diverses posicions es fan referència des de la vista del costat obert d'un sòcol; la posició de les 6 (6h, 180°) es troba en el mateix angle que la via principal, i està orientada cap avall. La clau principal és una projecció sobre el sudari de l'endoll que s'alinea amb una osca al sòcol. El passador de terra té un diàmetre més gran que els altres passadors, evitant que s'insereixi el tipus equivocat d'endoll en un endoll.

El connector de tensió extra-baixa també suporta el tecleig, encara que en aquest cas l'angle és la posició de la clau menor en relació amb la clau principal. Les posicions clau menors de 5h, 6h i 7h no estan disponibles, ja que se superposarien amb la clau principal, però existeix una variant no teclegada.

IEC 60309-2 variants (> 50 V)

Posició del passador de la terra	Configuració del pin (P: pol, N: neutre, E: terra/terra)
	P-N-E, 2P-E	3P+E	3P+N+E
30° / 1h	No estandarditzat, reservat per a finalitats especials
60° / 2h	>50 V 300-500 Hz (verd)	>50 V 300-500 Hz (verd)	>50 V 300-500 Hz (verd)
90° / 3h	50-250 VDC (blanc)	400 V 50 Hz (vermell) 440 V 60 Hz (ordre)	230/400 V 50 Hz (vermell) 250/440 V 60 Hz (ordre)
120° / 4h	100–130 VAC (groc) o al Regne Unit fase dividida 55/110	100–130 VAC (groc)	57–75/100–130 VAC (groc)
150° / 5h	277 V 60 Hz (gris)	600-690 VAC (negre)	347–400/600–690 VAC (negre)
180° / 6h	200-250 VAC (blau)	380–415 VAC (vermell)	200–240/346–415 VAC (vermell)
210° / 7h	480-500 VAC (negre)	480-500 VAC (negre)	277–288/480–500 VAC (negre)
240° / 8h	>250 VDC (blanc)
270° / 9h	380–415 VAC (vermell)	200-250 VAC (blau)	120–144/208–250 VAC (blau)
300° / 10h		>50 V, 100-300 Hz (verd)
330° / 11h		440–460 V 60 Hz (vermell)	250–265/440—460 V 60 Hz, (vermell)
360° / 12h		125/250 V 60 Hz split-phase (2P+N+E) (taronja)

Notes

• Tots els sistemes de CA són de 50 o 60 Hz, llevat que s'indiqui el contrari.
• Tots els endolls trifàsics i endolls estan disponibles en 3P +E o 3P+N+E.

Endolls comuns

Vermell 3P+N+E, 6h

L'endoll vermell 3P +N+E, 6h (180°) permet connectar-se a la xarxa de potència trifàsica de 400 V generalitzada. Les qualificacions més comunes són 16 A, 32 A i 63 A, amb 125 A menys freqüents. Els llocs de construcció al centre d'Europa tenen la major part de la seva configuració de cablejat de major potència amb aquest tipus de sòcol trifàsic, ja que la tensió monofàsica a neutra de 230 V està disponible per a altres dispositius. Els anomenats divisors de potència amb aquest connector com una entrada de fase 3 i 3 grups de sortides monofàsics amb interruptors de circuit individuals s'utilitzen generalment per aconseguir això, i permeten l'equilibri de càrrega a través de les fases, important en els subministraments de generadors. Configuracions similars s'utilitzen per a exposicions a l'aire lliure, festivals i grans esdeveniments.

En mirar la cara d'aparellament del sòcol, la seqüència de fase ha de ser L1, L2, L3 i, a continuació, el passador neutre, procedint en el sentit de les agulles del rellotge des del passador de la terra. (En sentit antihorari a l'endoll corresponent.) Atès que alguns cablejat es poden invertir, el que faria que els motors giressin cap enrere, moltes màquines en els llocs de construcció compten amb un endoll d'intercanvi de fase que permet canviar els passadors de fase L2 i L3, invertint així la seqüència de fase.

Els motors elèctrics trifàsics no necessiten el cable neutre per funcionar, de manera que també hi ha una variant vermella de quatre pins (3 fases i terra) dels endolls IEC 60309 per a la potència trifàsica. Els dos estils no són intermatables, per evitar un potencial neutre flotant.

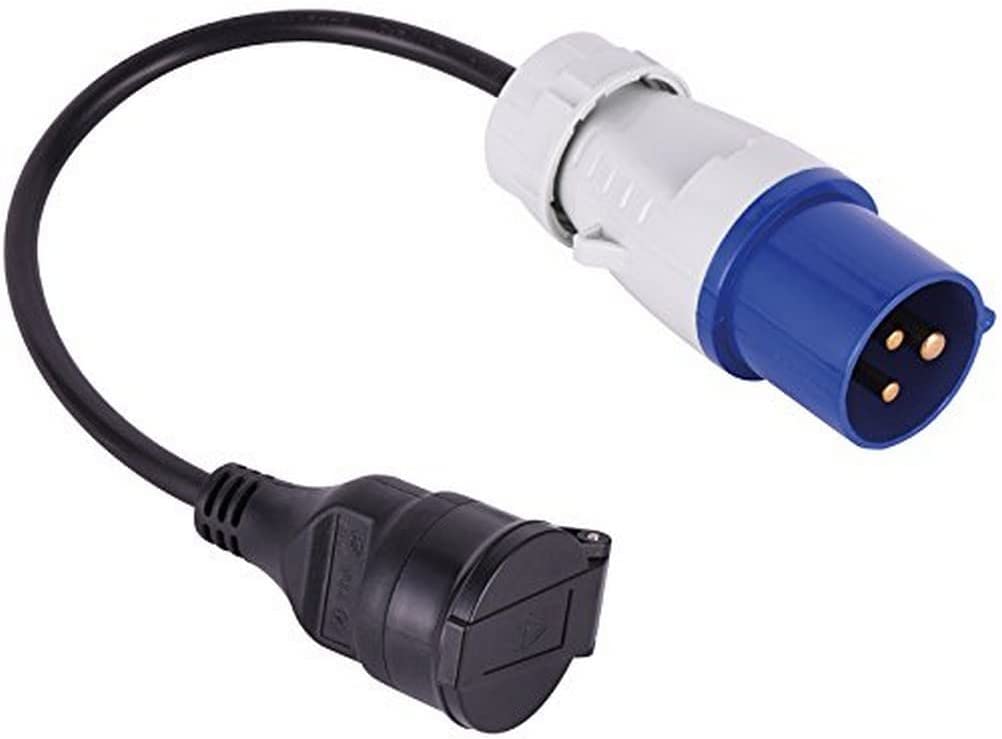

Blau P+N+E, 6h

L'endoll blau P+N+E, 6h (180°) és un connector monofàsic. En particular, la variant resistent a la intempèrie més petita (16 A) s'ha tornat especialment comuna en vehicles d'acampada i endolls que es troben en parcs de caravanes i ports esportius de tot Europa. ^[7] L'anomenat "Presa de corrent de caravanes" ha substituït gairebé universalment una àmplia varietat d'altres endolls domèstics nacionals de 230 V,^[8] ja que és paneuropeu i inherentment segur per a l'ESTÀNDARD IP44. En els edificis temporals més grans, particularment amb calefacció elèctrica, el 32 A més gran és més comú.

Els pins s'especifiquen en l'ordre terra, fase i neutre, en el sentit de les agulles del rellotge quan es mira el sòcol. No totes les instal·lacions distingeixen la línia (fase) i els conductors neutres, i els endolls de cable invers no són infreqüents, de manera que es recomanen RCDs de doble trencament de pols i interruptors principals. Quan els endolls es munten mirant cap avall, el sistema de connector es classifica per a ús exterior en tot el temps. Aquest és també el connector estàndard per a equips d'il·luminació (fins a 16 A) utilitzats en la indústria cinematogràfica i televisiva britànica (sovint com a punts de venda d'un divisor de potència amb una entrada de fase 3 més alta).

Groc P+N+E, 4h

L'endoll groc P+N+E, 4h (120°) és un connector monofàsic que està en ús generalitzat a les Illes Britàniques per a aplicacions de construcció de 110 V i recinte firal. Un model popular d'aquest tipus de sòcol es comercialitza sota la marca MK Commando^[9] el que porta a alguns usuaris a referir-se a tots els endolls IEC 60309 pels sòcols de marca genèrica Commando.

Blau 3P+N+E, 9h

L'endoll blau 3P+N+E, 9h (270°) és un connector trifàsic disponible en zones amb sistemes de subministrament tant de 115 V com de 230 V (xarxa). És freqüent en la indústria de la il·luminació d'esdeveniments a l'aire lliure i l'energia d'àudio com a reemplaçament segur a l'aire lliure per als connectors NEMA. Als Estats Units no s'utilitza generalment per a la potència trifàsica, sinó per al cablejat delta de les cames altes de l'energia elèctrica de fase dividida (desconeguda a Europa). Això permet triar la potència de CA monofàsica a 110-120 volts entre fase i neutral o 220-240 volts entre fase i fase. Atès que aquests dos modes no necessiten tres fases, també hi ha disponible un connector de quatre pins groc-taronja fosc dissenyat per a una càrrega monofàsica de 110-120 o 220-240 volts.

El millor és connectar la cama alta adjacent al passador de terra, de manera que no es perplaci per endolls d'intercanvi de fase.

Endolls commutats amb enclavaments

Les preses de corrent commutades amb enclavaments es descriuen a l'estàndard IEC 60309-4 i s'utilitzen comunament per millorar la seguretat elèctrica a les plantes industrials. L'entrellaçat talla l'energia al sòcol quan no hi ha res connectat i bloqueja qualsevol endoll del sòcol fins que s'apaga l'energia.
