Figa. 1 - Connexió combinada combinada femenina esquemàtica XLR / P10 Neutrik NCJ6FI-S

Loaded: 20.23%

Remaining Time -3:49

Proves de cablejat Entrada PLC analògica Feu clic a

Per a la versió portuguesa, feu clic aquí!

Avui us donarem una explicació concisa de com connectar el connector femella combinada Neutrik XLR/P10 NCJ6FI-S.

Aquest tipus de connector femella admet dos tipus de connectors, el connector XLR, conegut com a "Plug Canon", que s'utilitza per connectar micròfons i mescladors.

i el PDI (Tip-ring-sleeve. Tip-Ring-Cover) endoll per estèreo, i per mono, TS (Tip-Sleeve. Tip-Cover), el vell i conegut com; Banana Plug, o P10, són els que s'utilitzen en instruments musicals, guitarra, teclat, baix, etc...

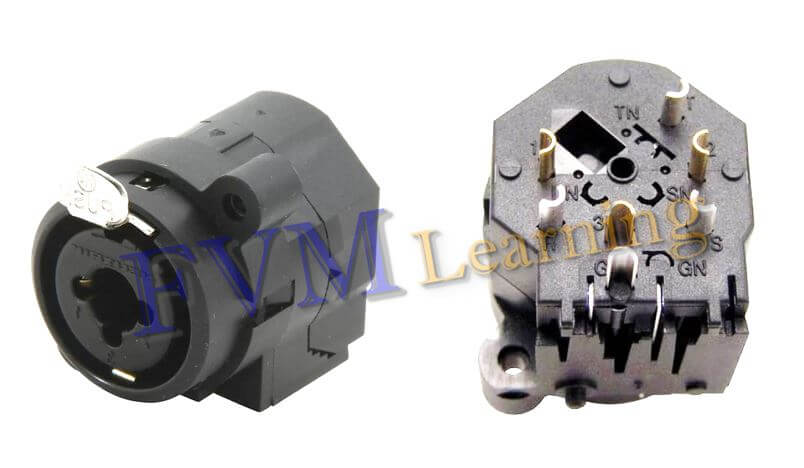

I a la figura 2 següent, podeu veure la part frontal i posterior del connector de combinació de neutrins XLR/P10 femella NCJ6FI-S. La seva estructura és de plàstic massís i els seus connectors es troben a la part posterior de l'endoll.

Figa. 2 - Connector neutrí NCJ6FI-S

També et pot interessar:

Com fer cable de, guitarra, baix, barreja d'àudio, PA i alguns altres de qualitat!

Disposició Dels Pins Al Connector Neutrik

Hi ha 4 models per a aquest tipus de connector Neutrik, que difereixen en el nombre de pins. Ens ocuparem de tots els models, però el que utilitzarem avui és el més comú que es troba al mercat.

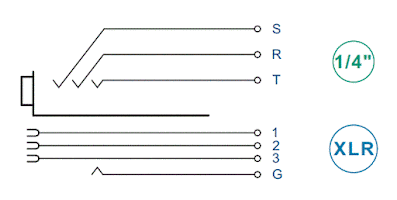

Per a aquest model de connector, tenim el pinout de la figura 3 a continuació. Hi ha 7 pins de contacte, cadascun dels quals es mostra amb les seves inicials, tant per a l'entrada TRS "P10", 3 pins, com per a l'entrada XLR "Canon", 4 pins.

Comencem per entendre el tipus de connexió que farem

Connexió Al Connector PDI

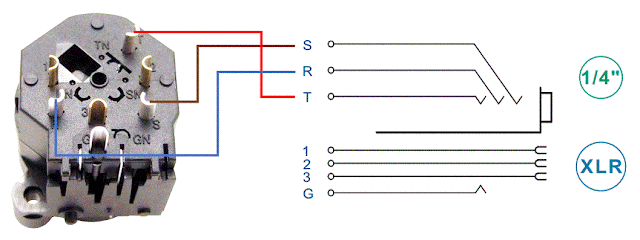

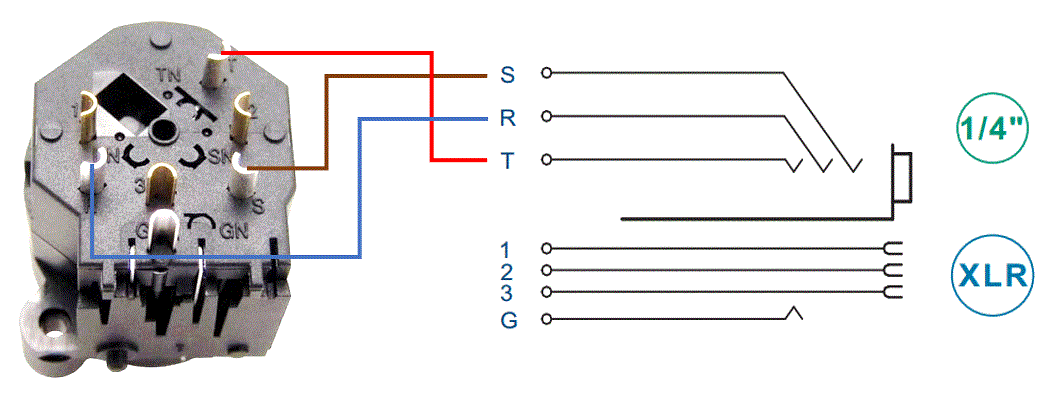

Si necessiteu utilitzar els canals de Neutrik Female Plug per separat, hem disposat les connexions per separat per facilitar la comprensió de l'aplicació del tipus de configuració que muntareu. Per a connexions que utilitzen només l'entrada PDI, hem proporcionat el diagrama esquemàtic de la figura 4 a continuació:

Figa. 4 - Esquema de connexió amb connector d'entrada P10

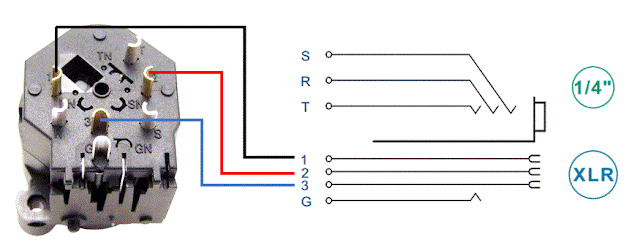

Per a connexions que utilitzen només l'entrada XLR, l'anomenat "Plug Canon", trobareu un diagrama esquemàtic a la figura 5 següent:


Fig. 5 - Esquema de la connexió amb el connector d'entrada XLR.

Després d'haver entès aquestes dues configuracions, és fàcil entendre com preparar un connector de neutrins femella amb la configuració dels dos connectats en paral·lel, és a dir, el connector combinat de neutrins.

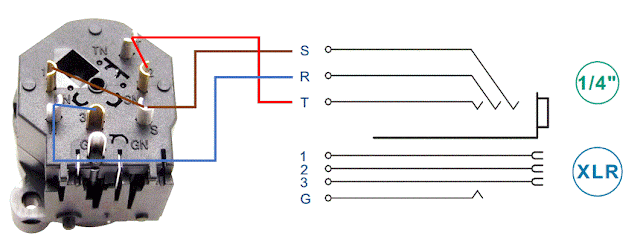

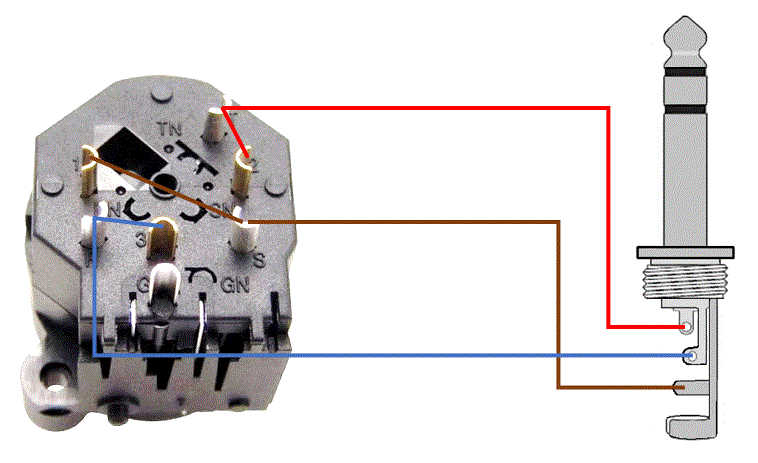

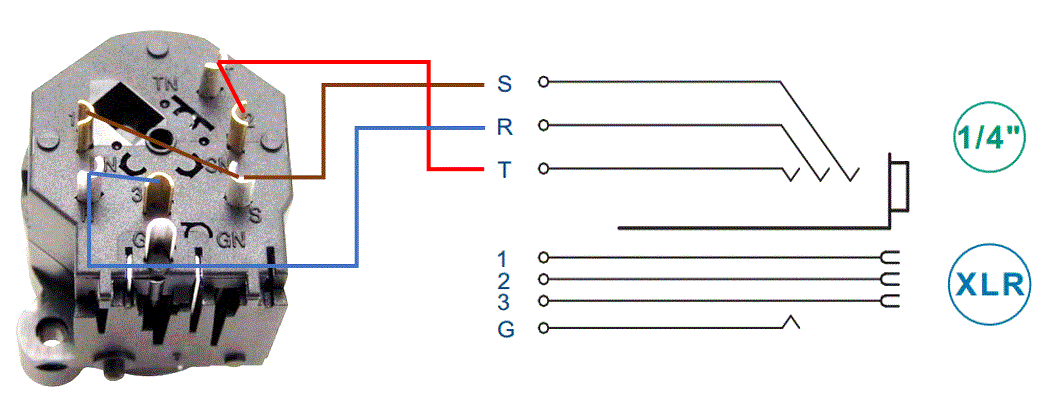

Aquesta configuració "Obvi" és la més utilitzada. Les connexions mitjançant les entrades XLR i PDI estan disposades en el diagrama esquemàtic de la figura 6 següent:

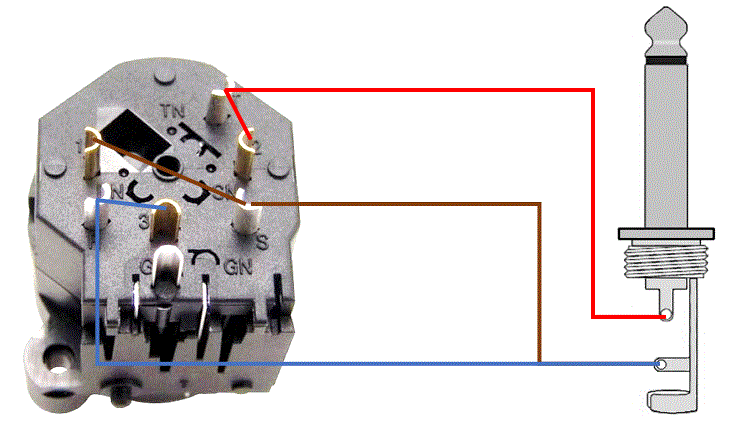

Disposició De Pins Combinat Neutrik Amb Connector P10 TS - Versió Mono:

Figa. 8 - Diagrama esquemàtic de la connexió combinada del connector, P10 TS Mono Input

Característiques Principals Del Connector Neutrik NCJ6FI-S

Presa combinada de connectors XLR i PDI
Prim disseny "front-end"
Estalvia espai en rack combinant 2 connectors en una sola carcassa
Muntatge horitzontal o vertical de PCB o soldadura de filferro rígid
Totalment estandarditzat
Versió estèreo o mono
Capacitat de línia molt baixa, per tant també adequada per a àudio digital
Muntatge: Plàstic autorroscant i cargols roscats de configuració 2,9 x 1,06 i triondulars (cargol A)

A continuació es mostra una taula que detalla les característiques del connector femení NCJ6FI-S, que es pot comprar al fabricant del producte.

Producte
Títol	NCJ6FI-S
Tipus de connexió	Doble XLR / P10
Gènere	femella

Característiques elèctriques
Resistència de contactes	< 10 mΩ (XLR)
Resistència de contactes	< 20 mΩ (endoll)
Capacitat dielèctrica	1,5 kVdc
Resistència a l'aïllament	> 10 GΩ (inicial)
Corrent nominal per contacte	7,5 A (XLR)
Corrent nominal per contacte	7,5 A (endoll)
Tensió nominal	< 50 V

Característiques mecàniques
Força d'inserció	≤ 25 N
Força de retirada	≤ 25 N
Vida	> 1000 cicles de col·locació/eliminació
Gruix del panell	màx. 7 mm 0.27"
Mida del filferro	S/T
Direcció de muntatge	Part posterior

Material
Xapat de contacte	Lligadura Ao de 0,2 μm en nus de 2 μm
Contactes	Bronze (CuSn6)
Inserció	Poliamida (PA 6,6 30% GR)
Element de bloqueig	Ferro CK67
