Una font d'alimentació capacitiva és una font que utilitza la reactància d'un condensador per tal de reduir la tensió de línia fins a un voltatge més baix. Tenen dues limitacions importants:
- La primera, que per les prestacions demanades al condensador es poden utilitzar només per alimentacions de baixa potència.
- La segona és que per raó de la falta d'aïllament elèctric, el circuit d'utilització ha d'estar encapsulat per evitar el contacte directe amb les persones.[1]
Esquema de base i exemple de dimensionament
Estructura
Una font d'alimentació capacitiva consta d'un condensador C1, que amb la seva reactància limita el corrent que passa pel pont rectificador D1. Per protegir-se contra pics de tensió durant les operacions de commutació, té una resistència R1 connectada en sèrie. Un condensador electrolític C2 suavitza la tensió de CC i dels pics de corrent (en el rang d'amperes) en les operacions de commutació. A continuació hi ha un regulador de baixa caiguda de tensió, que consisteix en una resistència limitadora de corrent R3 i un regulador lineal IC1. Si l'estabilitat de voltatge no és molt important pot ser utilitzat un díode Zener.
Exemple

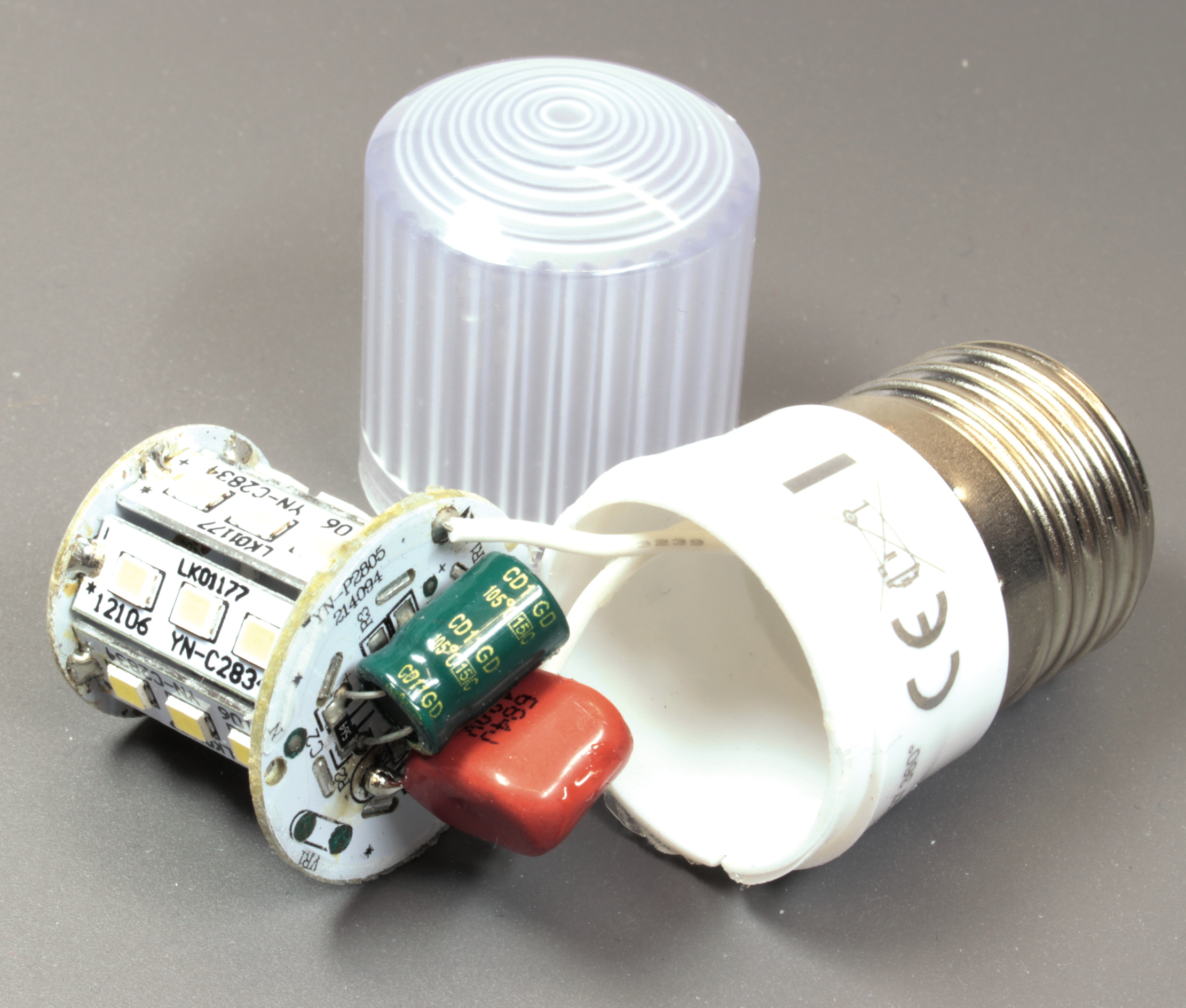

Canviant l'exemple triat a l'esquema per un condensador de 330 nF, pot subministrar un corrent de 20 mA., això permet alimentar fins a 48 LEDs de color blanc (per exemple, 3,1 V/20mA/20000mcd) - que se subministren connectats en sèrie. La imatge, en canvi, mostra la part oberta d'un llum LED de 48-díodes. El condensador d'1,2 UF té una reactància de 2,6 kOhm que limita el corrent a 90 mA. Els LED, estan en paral·lel amb el condensador d'electrolític filtre de 10μF. Les 4 branques amb 12 LEDs consumeixen al voltant de 20 mA cada una. Els díodes limiten la tensió al voltant de 40V per branca. Atès que el circuit està connectat directament a la xarxa sense aïllament galvànic, cal un interruptor diferencial com a protecció de qualsevol circuit que utilitzi aquest tipus de làmpada LED.
