Hexadecagon de línies de rumb

El Pujades en fa una tesi doctoral de 12 fulls amb totes les teories conegudes per√≤ encara que no es casa amb ning√ļ mostra la imatge de Petrus Vescomte dibuixant un portol√† i es veu que ha comen√ßat a fer-lo com vaig intuir jo..amb les l√≠nies de rumb. No estic d'acord amb el nom que dona a la "xarxa de vents" penso que s'ha de dir "xarxa de rumbs" o be "xarxa de l√≠nies-rumb".

Com a resum us tradueixo l'explicació d'un llibre que tinc dels anys 60 (corregida per mí: "un vèrtex sí i un vèrtex no"..."línia-rumb" més propera al punt d'origen..etc..)..

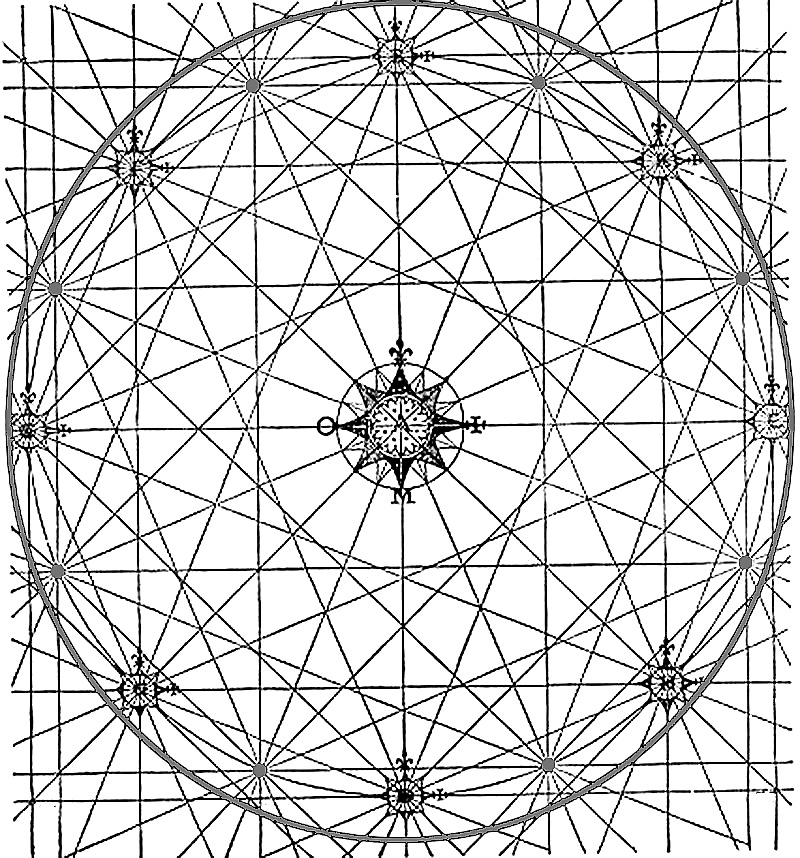

Els portolans comparteixen una característica comuna: la "xarxa de rumbs". Aquesta xarxa és com una teranyina, que forma una retícula sobre el mapa, que és un element bàsic de tot portolà. La retícula es pot veure fàcilment mirant la cara del darrera del portolà a contra-llum, ja que el vellum és bastant transparent. El forat al centre del cercle origen del traçat també és visible des d'aquesta part posterior.

El cercle
es divideix en setze parts iguals i e
ls
rumbs
es representen per aquesta "xarxa de línies" que uneixen cada un dels vèrtex  que divideixen el cercle amb els altres vèrtex oposats però amb una cadència "un vèrtex sí un vèrtex no", amb un total de cada vèrtex connectat amb 7 dels restants i sense connectar amb els altre 8. Les línies de la retícula s'anomenen "línies de rumb" o de forma compactada "línies-rumb".

Les línies dels rumbs per als vuit rumbs principals (o direccions) es dibuixen amb tinta negre (o, de vegades d'or ); els vuit rumbs intermitjos es dibuixen de color verd; i en el cas d'una rosa de 32 vents, els setze vents restants (quartes) es dibuixen de color vermell. La intersecció de tot aquest conjunt de "línies-rumb" determinen sobre els portolans una mostra variada i simètrica de: quadrats, paral·lelograms, trapezoides i triangles..

Per traçar sobre el vellum el rumb directe d'un punt d'origen a un punt de destí es trasllada sobre el punt d'origen -amb un regle de braços paral·lels- la "línia-rumb" més propera a aquest ..



‚Äč
Procés portolaner mallorquí (deducció de 50 anys d'estudi..)
la meva aportació és humil i pot-ser estic errat però m'he estudiat molts portolans i n'he tret aquestes conclusions..
  • Preparaven un vellum de bona mida -o varis enganxats..-
  • Hi dibuixaven un hexadecagon ben centrat (o dos enganxats per un v√®rtex) amb la xarxa de 16 l√≠nies-rumb per v√®rtex (de fet les 11 interiors i de diferents colors)
  • Hi copiaven damunt la l√≠nia de les costes intentant que els v√®rtex quedessin en llocs visibles
  • En el cas del Mediterrani (de vegades cont√© dos hexadecagons) feien coincidir dos v√®rtex oposats¬† sobre el que s'anomena diafragma del portol√† (eix del Mediterrani.. o paral¬∑lel de Rodes segons en Llaurad√≥)
  • Rotulaven i decoraven amb m√©s o menys profusi√≥¬† us adjunto un portol√† on es veuen les linies-rumb molt ben centrades els seus centres formen un pol√≠gon regular amb 16 v√®rtex (hexadecagon)


Portolans amb doble hexadecàgon

En els portolans de grans dimensions, sobretot en els que contenen els oceans (tipus mapamundi) es dibuixen dos hexadecàgons dels que es fan coincidir els dos vèrtexs oposats al centre del portolà.

El esquema de construcción de las líneas de rumbo con doble hexadecágono en el planisferio de Cantino



El esquema de construcción de las líneas de rumbo con doble hexadecágono en el planisferio de Texeira
